Conectando tiras LED en serie versus paralelo

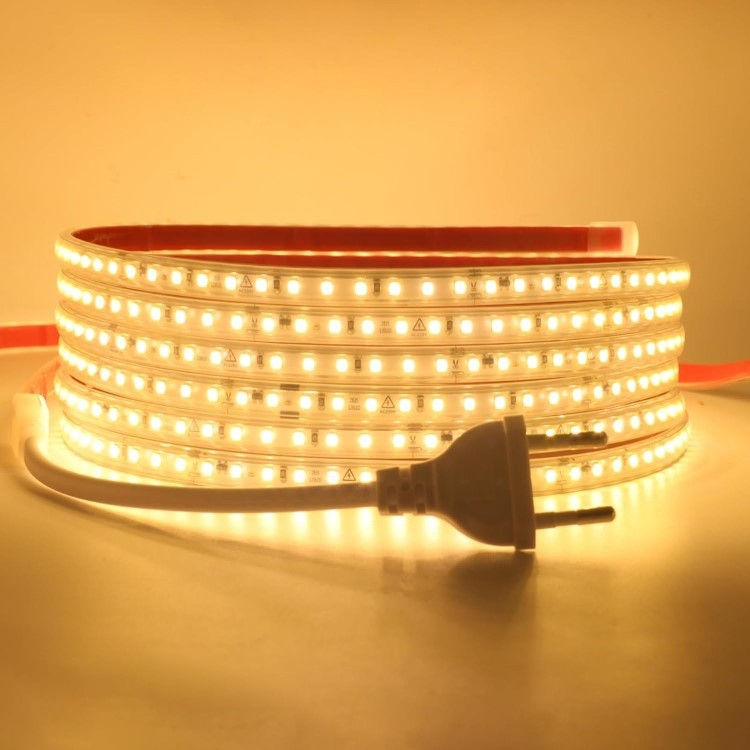

Has elegido utilizarLuces de tiras LEDPara su próximo proyecto, o puede estar preparado para comenzar el proceso de cableado. Si posee múltiples carreras deTira de LEDY tiene la intención de conectarlos a una sola fuente de alimentación, puede estar contemplando si conectarlos en serie o en paralelo.
Las tiras LEDMarcas de características que indican las conexiones apropiadas para los cables positivos y negativos (terrestres), lo que facilita una conexión directa de un solo segmento LED a los cables de la fuente de alimentación asociados del color correspondiente. Si posees dos o másTira de LEDsegmentos y están contemplando su método de conexión, vaya a leer para descubrir si vincula las luces LED en "Serie" o "Paralelo".
Descargo de responsabilidad: las etiquetas "series" y "paralelas" son técnicamente inexactos desde un punto de vista eléctrico. Empleamos estos términos en este ensayo por simplicidad, sin embargo, los encerramos en las marcas de cotización para la precisión. Consulte amablemente la conclusión del artículo para una aclaración exhaustiva.

Instrucciones para conectarLED STRIPSen la serie

El concepto de vincular dos segmentos de tiras LED en la "serie" es posiblemente el enfoque más racional y sin complicaciones. Se puede conceptualizar como simplemente conectar un extremo de unTira de LEDal segmento posterior de la tira LED. Si se requiere una breve distancia, los conectores sin soldadura pueden resultar útiles; Alternativamente, se pueden utilizar cables de cobre, recortados a la longitud precisa necesaria para tramos más largos. Durante las ejecuciones extendidas, es esencial monitorear la caída de voltaje; Sin embargo, el requisito principal es establecer una conexión eléctrica entre las almohadillas de cobre positivas y negativas de adyacenteSecciones de tira LED.Este método es eficiente y directo, ya que elimina la necesidad de una conexión de cable adicional a la fuente de alimentación. Simplemente estás facilitando un "salto" entre dos segmentos deFranja LED.
La desventaja es que esto puede provocar una mayor caída de voltaje, lo que provoca una producción de luz reducida en los LED ubicados más lejos de la fuente de alimentación. La justificación se debe a que la conexión de las tiras LED en la "serie" permite solo una vía singular para que la corriente eléctrica vaya. Los segmentos iniciales de una instalación de tira LED deben realizar toda la corriente eléctrica, creando potencialmente un cuello de botella que disminuya el voltaje y la corriente enviados a las áreas más distantes de la tira.


Instrucciones para conectarTiras LEDen paralelo

Una alternativa a conectar numerososTira de LEDLas secciones son conectarlos en "paralelo". Esta técnica implica establecer segmentos autónomos de tiras LED, cada una directamente conectada a la fuente de alimentación.
El diagrama ilustra que esta configuración disminuye la corriente requerida para cada segmento de tira LED, ya que están directamente conectados a la fuente de alimentación. Esto puede mitigar sustancialmente la probabilidad de caída de voltaje.
El principal inconveniente de este método es que requiere esfuerzos de cableado adicionales. El problema principal es que la mayoría de las unidades de fuente de alimentación poseen un solo cable de salida positivo y negativo, lo que requiere la división de esa salida en muchos cables para conectarse a más de unoTira de LEDsegmento. Se puede acceder a los bloques de terminal de divisor de cables especializados para esta función.
Otro desafío es que ciertas áreas de la tira LED pueden estar situadas a una distancia considerable de la fuente de alimentación. En tales casos, uno puede encontrar no solo mayores costos asociados con extensas longitudes de cable, sino también la necesidad de especificaciones de calibre apropiadas. De lo contrario, puede ver una caída de voltaje en los cables antes de llegar alTira de LEDsegmento.
Por qué "series" y "paralelo" son técnicamente inexactos
Numerosos clientes utilizan el término "serie" para referirse a la conexión de múltiples segmentos de tiras LED en una configuración de extremo a extremo, comúnmente conocida como cadena DAISY. Algunos de nuestros lectores más astutos pueden haber observado que encerramos el término "serie" en comillas. El término "serie" es técnicamente inexacto al describir esta configuración.

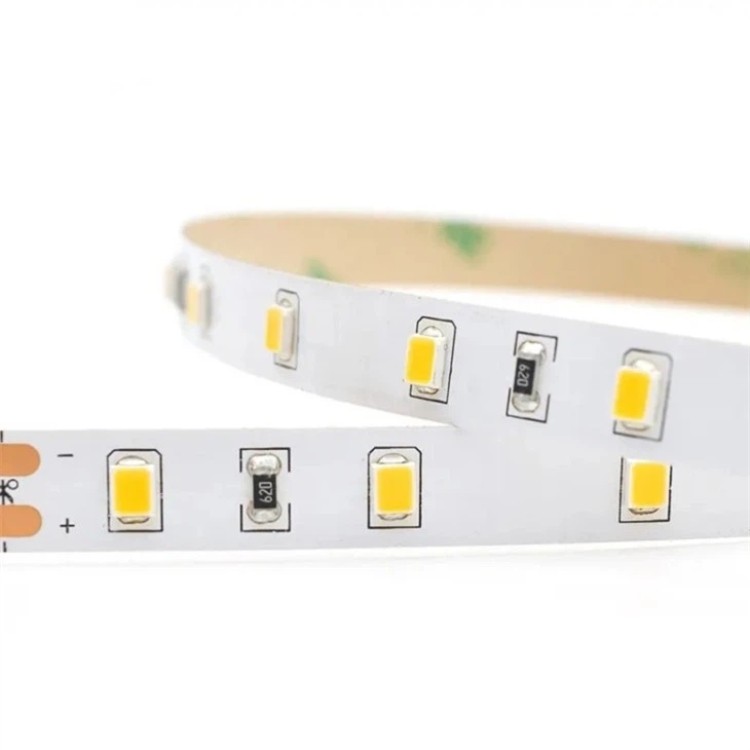

¿Qué lo hace erróneo y por qué importa esto? Esto se refiere al diseño deLuces de tiras LEDy los principios asociados de la electrónica. Las tiras LED son alargadas y dispuestas secuencialmente; Sin embargo, consisten en múltiples ramas paralelas, cada una con 3 LED para tiras de 12V (o 6 LED para tiras de 24 V).
Los tres LED están organizados en serie, mientras que los grupos de tres LED están interconectados en paralelo. Esto nos permite cortar fácilmente las luces LED a intervalos de tres LED. Cortar una tira LED reduce la cantidad de ramas vinculadas en paralelo. La conexión de una tira LED en una configuración de extremo a extremo (cadena DAISY) introduce efectivamente ramas paralelas complementarias.
Es esencial resaltar que las conexiones genuinas de la serie eléctrica alterarán el voltaje de entrada necesario. Cuando las personas se refieren a las tiras LED de cableado en la "serie", generalmente significan conectarTira de LEDpiezas de extremo a extremo. Cuando está conectado de esta manera, el voltaje de entrada de la tira LED permanece constante. Se puede utilizar una fuente de alimentación de 12V para alimentar un segmento 4- ft de luces de tira LED de 12V, con un 3-} ft ft en cadena.
